Анкерный болт — это специальный крепежный элемент, предназначенный для надежного соединения металлических конструкций с бетонными, кирпичными или каменными основаниями. В отличие от обычных болтов, анкерный крепеж создает прочное соединение за счет распорного или клеевого механизма фиксации непосредственно в материале основания.
Основные функции анкерного болта:
- Передача нагрузок от конструкций на фундамент
- Обеспечение устойчивости несущих элементов
- Фиксация технологического оборудования
- Крепление фасадных систем и перил
Классификация анкерных болтов по ГОСТ
Основной тип анкерного крепежа для закладки в бетон на этапе заливки. Устанавливается в опалубку до бетонирования и обеспечивает максимальную несущую способность.
Технические характеристики:
- Диаметр: от М12 до М48
- Длина: от 150 до 6000 мм
- Материал: сталь, оцинкованный крепеж

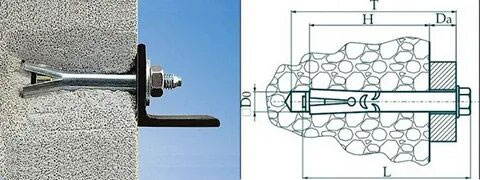

Анкер клиновой (распорный)
Клиновой анкер работает по принципу механического распора в просверленном отверстии. При затяжке гайки конусная часть расширяет лепестки анкера, создавая надежную фиксацию в бетоне.
Химический анкер
Химический анкер использует специальный состав (эпоксидную или полиэфирную смолу) для создания прочного соединения. Резьбовая шпилька устанавливается в просверленное отверстие, заполненное химическим составом.
Специальные типы анкерных болтов
Анкерный болт с гайкой и шайбой
Стандартная комплектация включает болт, гайку и шайбу увеличенного диаметра для равномерного распределения нагрузки. Такой комплект обеспечивает надежное соединение при правильном расчете нагрузок.
Анкерный болт с крюком или кольцом
Специализированный крепеж для подвесных конструкций. Анкер с крюком используется для крепления кабель-каналов, трубопроводов и подвесных потолков. Кольцевые анкеры применяются для такелажных работ и крепления грузоподъемного оборудования.
Забивной анкер
Быстромонтируемый крепеж для легких конструкций. Устанавливается ударным способом без предварительного сверления. Подходит для крепления к кирпичу и пористому бетону при небольших нагрузках.

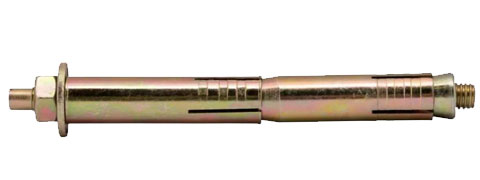

Гильза двухраспорная
Анкер-гильза обеспечивает двойное распорное действие за счет конусных элементов с обеих сторон. Применяется в сквозных креплениях и при высоких требованиях к надежности соединения.
Выбор анкерного болта: критерии и расчеты
Определение нагрузок
При выборе крепежа необходимо учитывать:
- Статические нагрузки (вес конструкции)
- Динамические воздействия (ветер, вибрации)
- Температурные деформации
- Сейсмические нагрузки (для соответствующих регионов)
Характеристики основания
Прочность бетона:
- B15 (М200) — минимальная для анкерного крепления
- B25 (М300) — стандартная для большинства конструкций
- B35 (М450) — для высоконагруженных элементов
Толщина основания должна превышать длину анкера минимум в 1,5 раза для исключения сколов при монтаже.
Технология монтажа анкерных болтов
Подготовительные работы
- Разметка точек крепления согласно проектной документации
- Проверка прочности основания неразрушающими методами
- Сверление отверстий с соблюдением диаметра и глубины
- Очистка отверстий от пыли и осколков
Установка распорных анкеров
Последовательность монтажа:
- 1. Забивка анкера до упора гайки в поверхность
- 2. Затяжка гайки с контролируемым моментом
- 3. Проверка отсутствия проворачивания анкера
- 4. Контрольная проверка нагрузкой (при необходимости)
Химическое анкерование
Химический состав наносится в просверленное отверстие специальным пистолетом-дозатором. Время полимеризации зависит от температуры и составляет от 45 минут до 8 часов.
Контроль качества и приемка работ
Входной контроль крепежа включает несколько этапов, направленных на обеспечение качества и надежности анкерных соединений. В первую очередь проверяются сертификаты соответствия требованиям ГОСТ, подтверждающие соответствие продукции нормативной документации. Затем проводится визуальный осмотр крепежа на предмет механических повреждений, коррозии и других дефектов. Особое внимание уделяется точности геометрических параметров: контролируются размеры и шаг резьбы, а также проверяется качество антикоррозийного покрытия. После монтажа осуществляется приемка установленных анкеров с проведением контрольных испытаний. Согласно нормативам, испытания выполняются не менее чем на 1% от общего числа анкеров, но не менее чем на трех образцах. При этом испытательная нагрузка составляет 80% от расчетной несущей способности.
Заключение
Правильный выбор и монтаж анкерных болтов — основа надежности любой строительной конструкции. Соблюдение требований ГОСТ, учет всех эксплуатационных факторов и качественное выполнение монтажных работ гарантируют долговечность и безопасность вашего объекта.
